Wireless Wi-Fi per photo & video upload con Nikon DSLR e scheda SDHC Eye-Fi 8GB Pro X2

A cura di: Angelo Delle Fratte

Configurazioni di rete ad Hoc e Infrastruttura in ambienti operativi Windows e Macintosh anche per foto e video in "real-time" sul portatile o in rete webgallery. Esempi pratici per la pubblicazione delle immagini sul web con approfondimenti legati alle configurazioni wi-fi ad infrastruttura con Router Mi-Fi e Hotspot personale di iPhone 4 su rete UMTS, 3G.

A cura di Angelo Delle Fratte

» 1. Introduzione » 2. Caratteristiche tecniche
» 3. Installazione software Eye-Fi Center su Mac OS X 10.6 Snow Leopard » 4. Configurazione di rete ad infrastruttura su Mac OS X 10.6 Snow Leopard
» 5. Collegamento ad Hoc con Mac OS X 10.6 Snow Leopard » 6. Installazione software Eye-Fi Center su Windows 7
» 7. Configurazione di rete ad infrastruttura con Windows 7 » 8. Collegamento ad Hoc con Windows 7
» 9. Applicazioni » 10. Configurazione di rete ad infrastruttura con Hotspot di
iPhone 4
» 11. Confronto prestazioni 8G Pro X2 / WT-4 » 12. Conclusioni e credits


8. Configurazione di rete ad Hoc Network su Windows 7

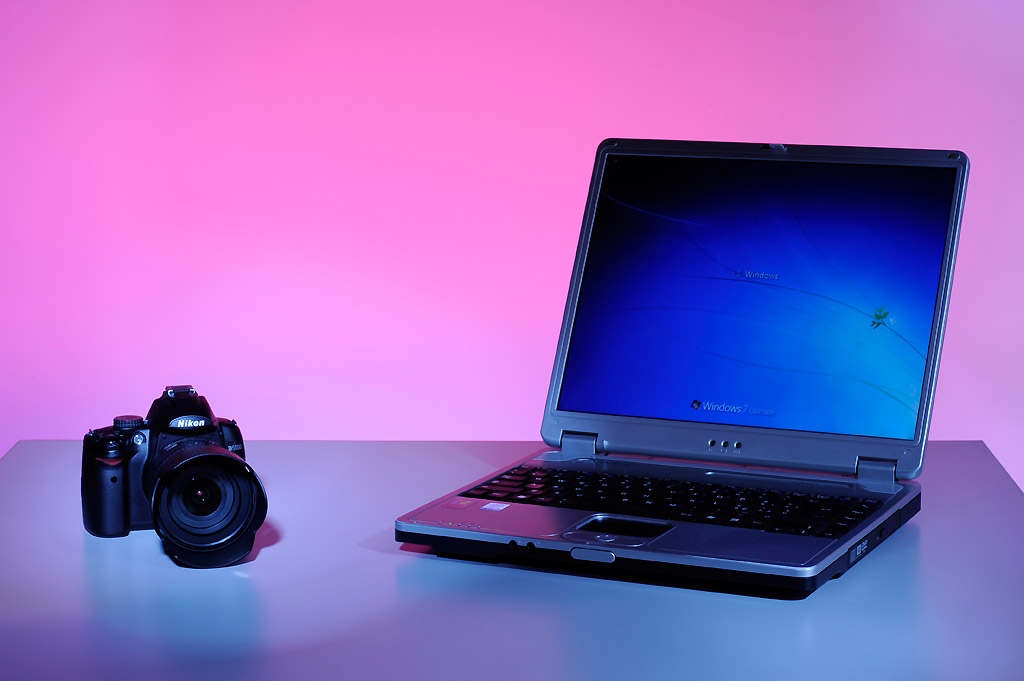

In questo capitolo ci occuperemo della configurazione di una rete "ad-hoc" (punto/punto) che permetterà di trasferire direttamente le immagini dalla fotocamera al personal computer senza dover utilizzare un router Wi-Fi.

Ingrandisci l'immagine

PASSO 1 - 13 / CREAZIONE NETWORK SUL PC

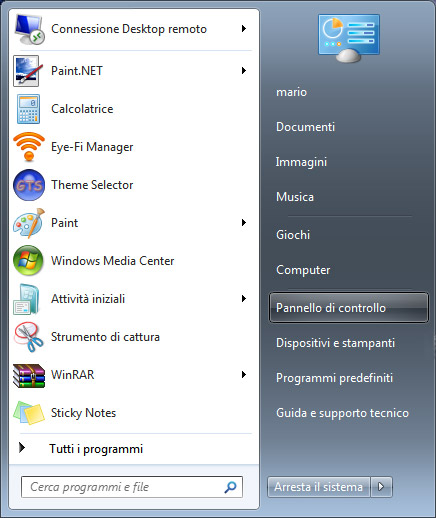

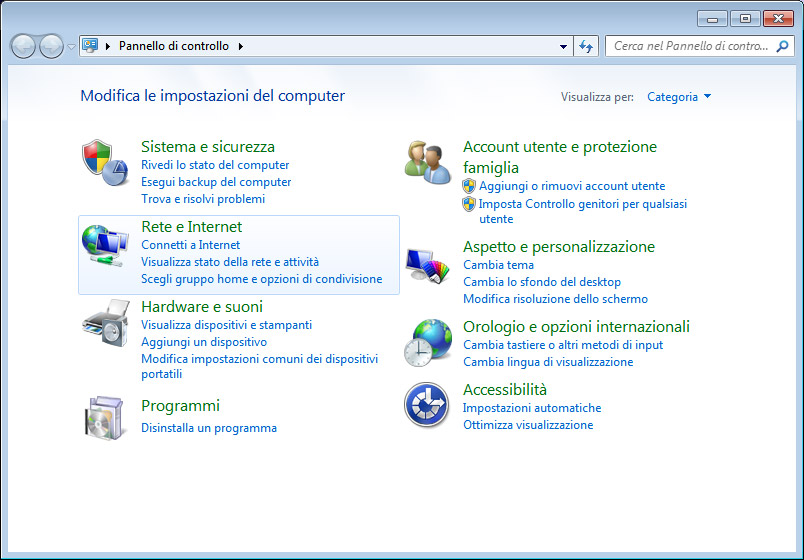

PASSO 1:

Come prima operazione, aprite il Pannello di controllo dal menu di Windows.

Ingrandisci l'immagine

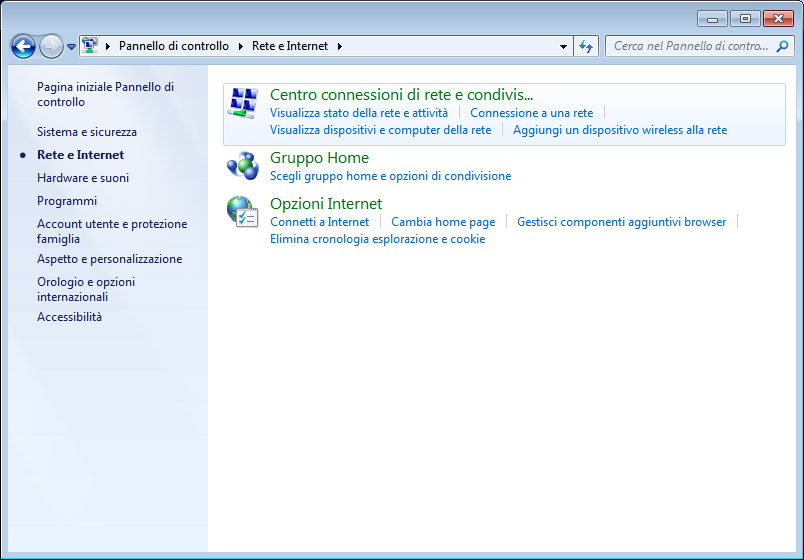

PASSO 2:

Selezionate con un click l'opzione "Rete e Internet".


Ingrandisci l'immagine

PASSO 3:

Ora selezionate con un click l'opzione "Centro connessioni di rete e...".

Ingrandisci l'immagine

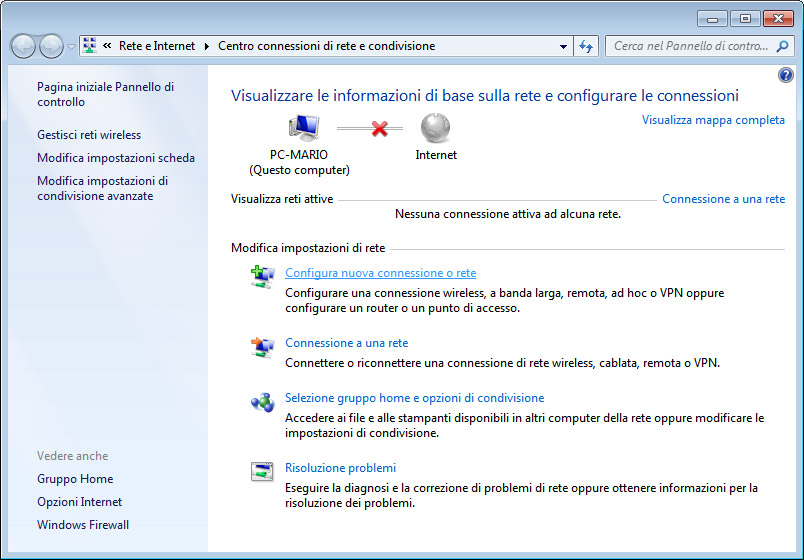

PASSO 4:

Quindi selezionate l'opzione "Configura nuova connessione o rete".

Ingrandisci l'immagine

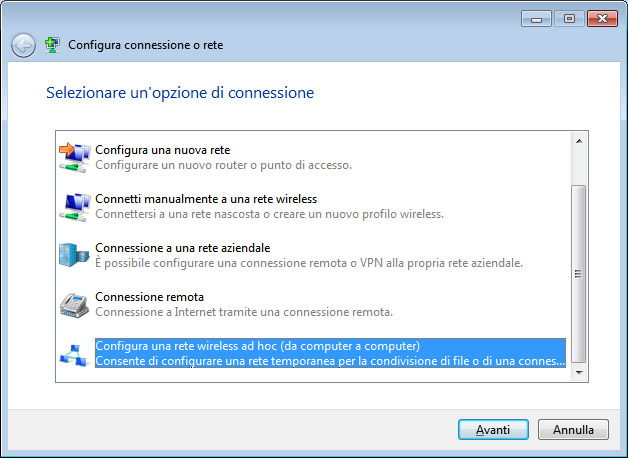

PASSO 5:

Nella successiva finestra di dialogo selezionate con doppio click l'opzione "Configura una rete wireless ad hoc".

Ingrandisci l'immagine

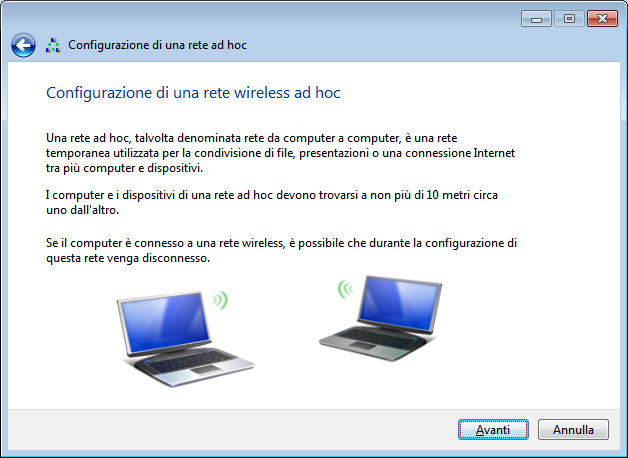

PASSO 6:

A questo punto Windows informa che questa configurazione potrà interrompere eventuali connessioni a reti wireless. Fate un click sul tasto
"Avanti" per proseguire
nella configurazione.

Ingrandisci l'immagine

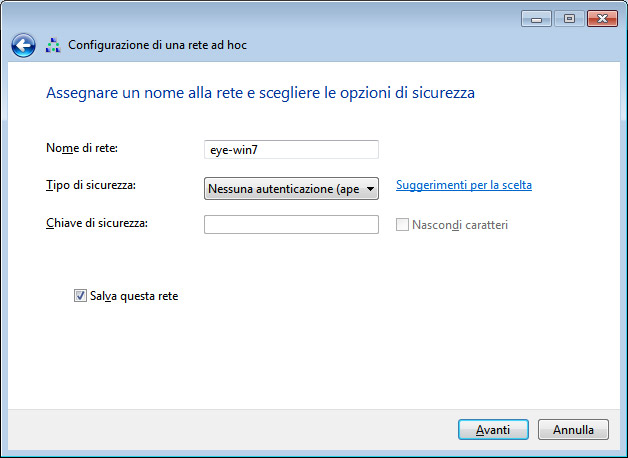

PASSO 7:

Assegnate a vostro piacimento un nome alla rete (SSID). Nel nostro caso abbiamo chiamato la rete "eye-win7", ora fate click su "Avanti" per proseguire (se desiderate proteggere la connessione scegliete un opzione dalla casella "Tipo di sicurezza").

Ingrandisci l'immagine

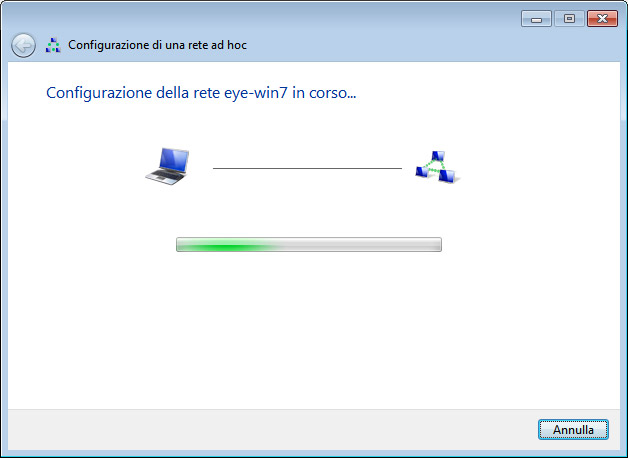

PASSO 8:

Windows con questa finestra
di dialogo comunica che è in corso la configurazione della rete.

Ingrandisci l'immagine

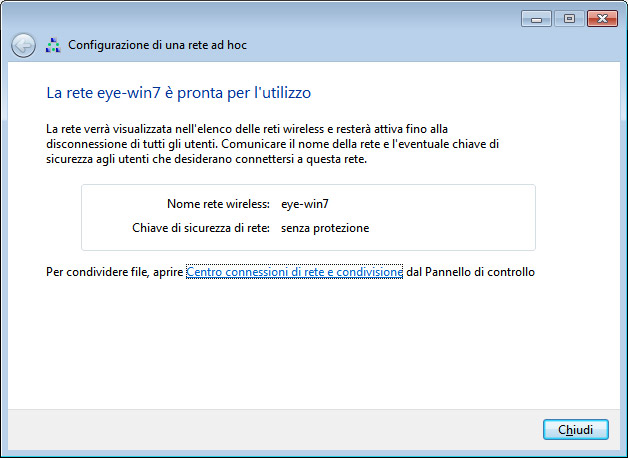

PASSO 9:

Ed ecco la conferma che la rete "eye-win7" è pronta per essere utilizzata.
Terminate la configurazione con un semplice click sul tasto "Chiudi".

Ingrandisci l'immagine

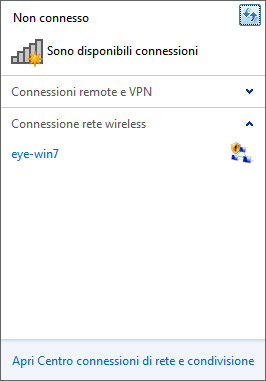

PASSO 10:

Da questo istante, nel pannello "Centro connessioni di rete", trovate la rete wireless "eye-win7".

Ingrandisci l'immagine

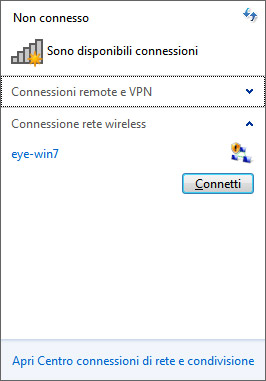

PASSO 11:

Selezionate "eye-win7" con il mouse e successivamente confermate la richiesta di connessione con un click sul tasto "Connetti".

Ingrandisci l'immagine

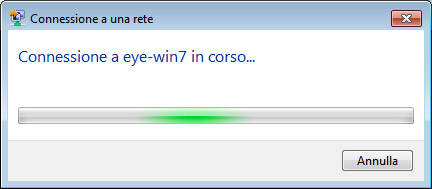

PASSO 12:

Attendete qualche istante...

Ingrandisci l'immagine

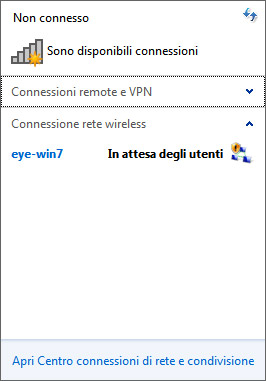

PASSO 13:

Ed ecco apparire nella finestra di dialogo il messaggio "In attesa degli utenti" da questo momento il computer è pronto per essere connesso con la scheda "Eye-Fi 8GB Pro X2".

Ingrandisci l'immagine





PASSO 14 - 21:

SETTING DELLA SCHEDA EYE-FI
Per il setting della scheda (passo 14-21) è indispensabile che il personal computer sia connesso ad internet tramite un cavo di rete LAN (scheda di rete Wireless configurata con il network profile "eye-win7").


PASSO 14:

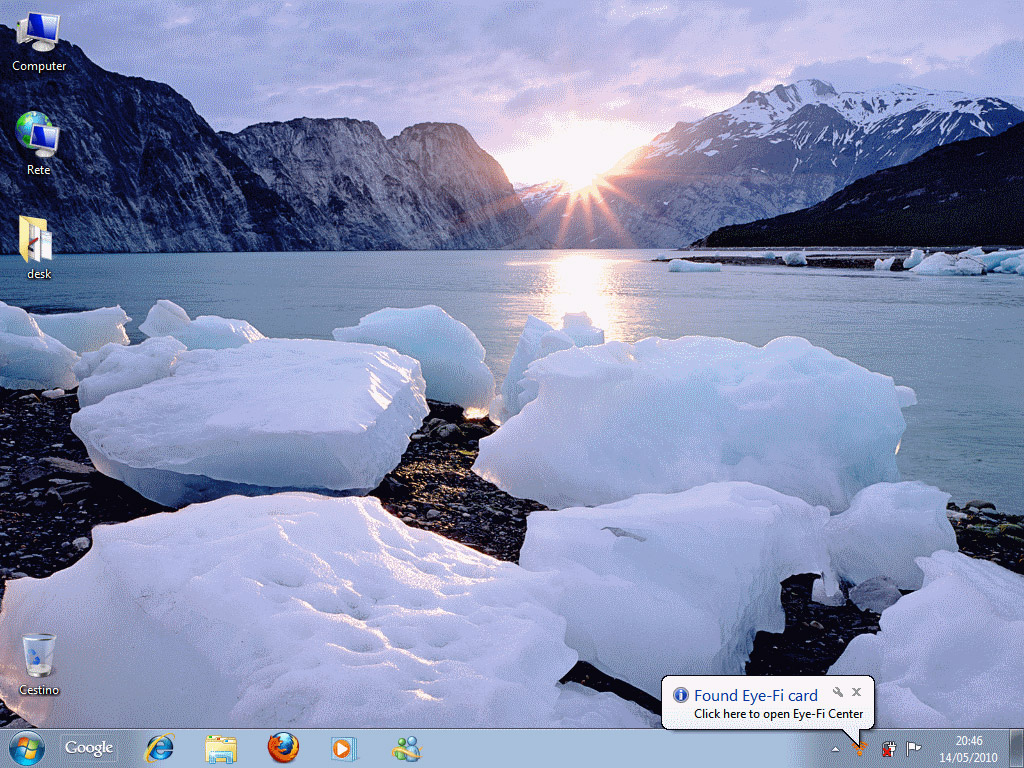

Terminate le impostazioni di rete, passiamo al "setting" della scheda con un doppio clic sull'icona "Eye-Fi Center" posta sul Desktop del computer.

Ingrandisci l'immagine

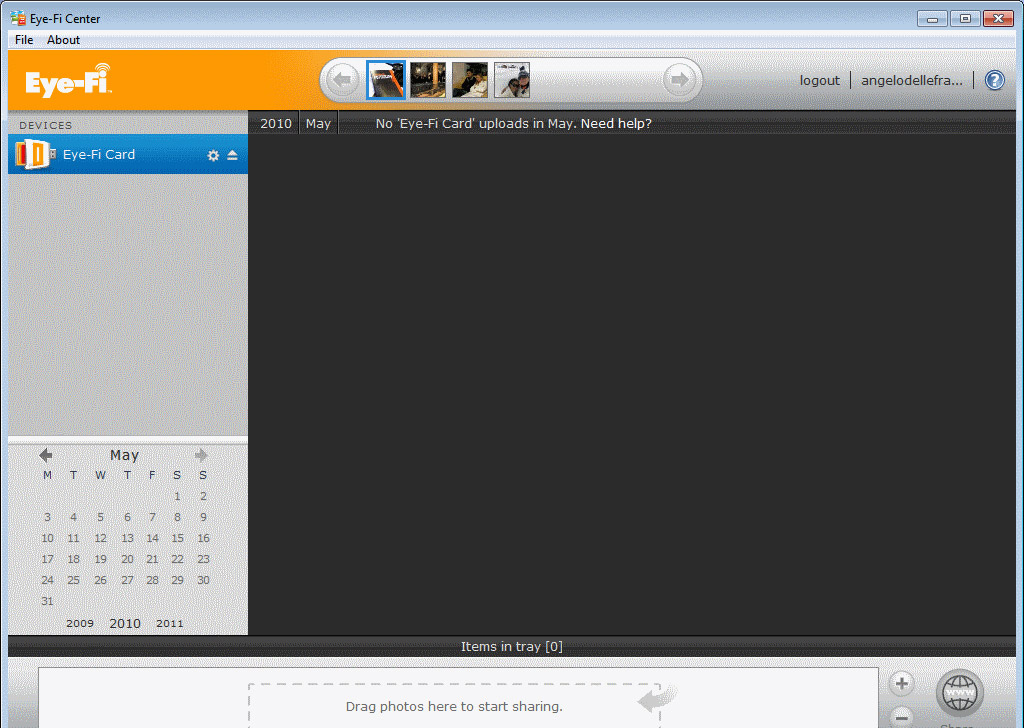

PASSO 15:

Ed eccoci nella Homepage del menu "Eye-Fi Center".

Ingrandisci l'immagine

PASSO 16:

Selezionate dal menu "Eye-Fi Card Settings" l'opzione "Networks".

Ingrandisci l'immagine

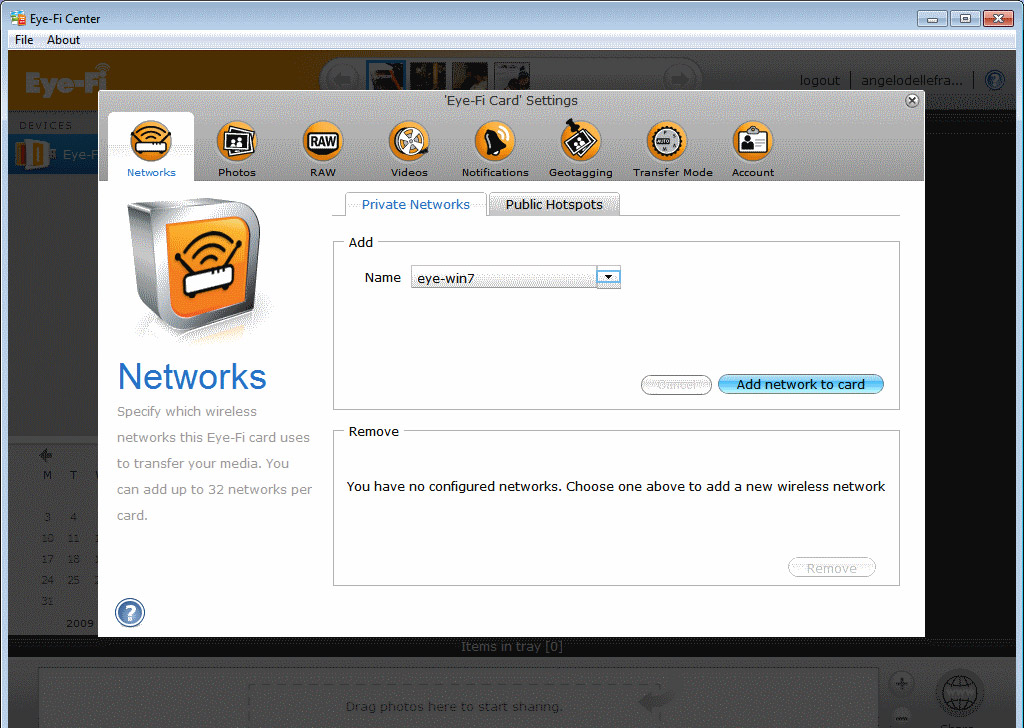

PASSO 17:

Selezionate il network "eye-win7".

Ingrandisci l'immagine

PASSO 18:

Confermate la scelta con un click sul tasto "Add network
to card
".

Ingrandisci l'immagine

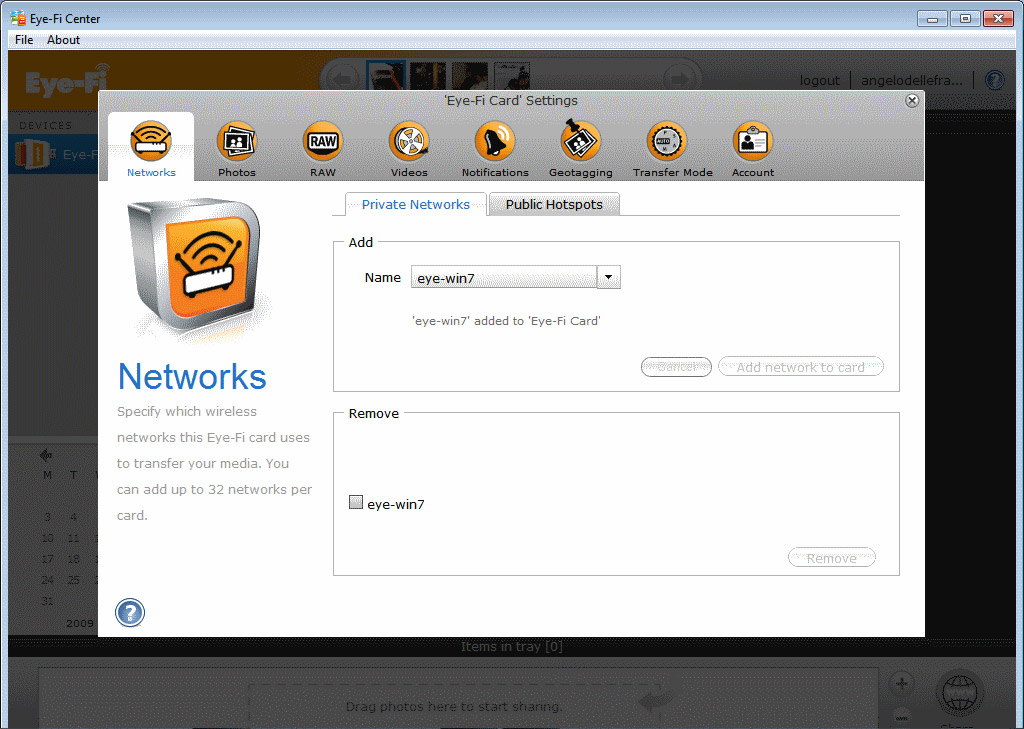

PASSO 19:

Ed ecco che il sistema ci conferma di aver associato il network "eye-win7" alla scheda.

Ingrandisci l'immagine

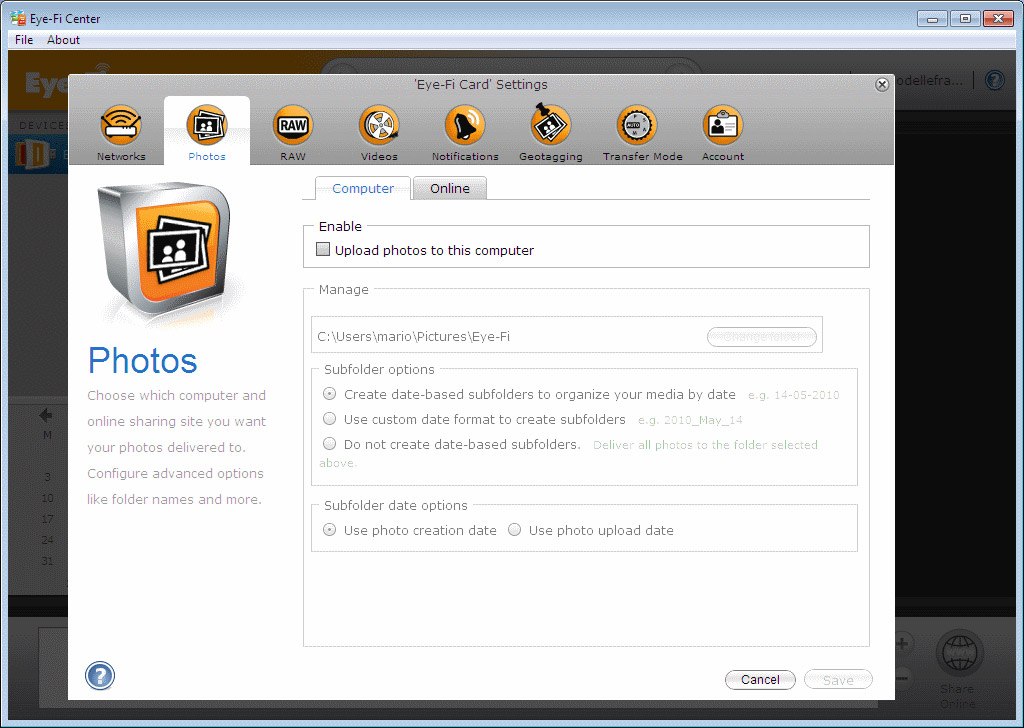

PASSO 20:

Ora entrate nell'opzione "Photos".

Ingrandisci l'immagine

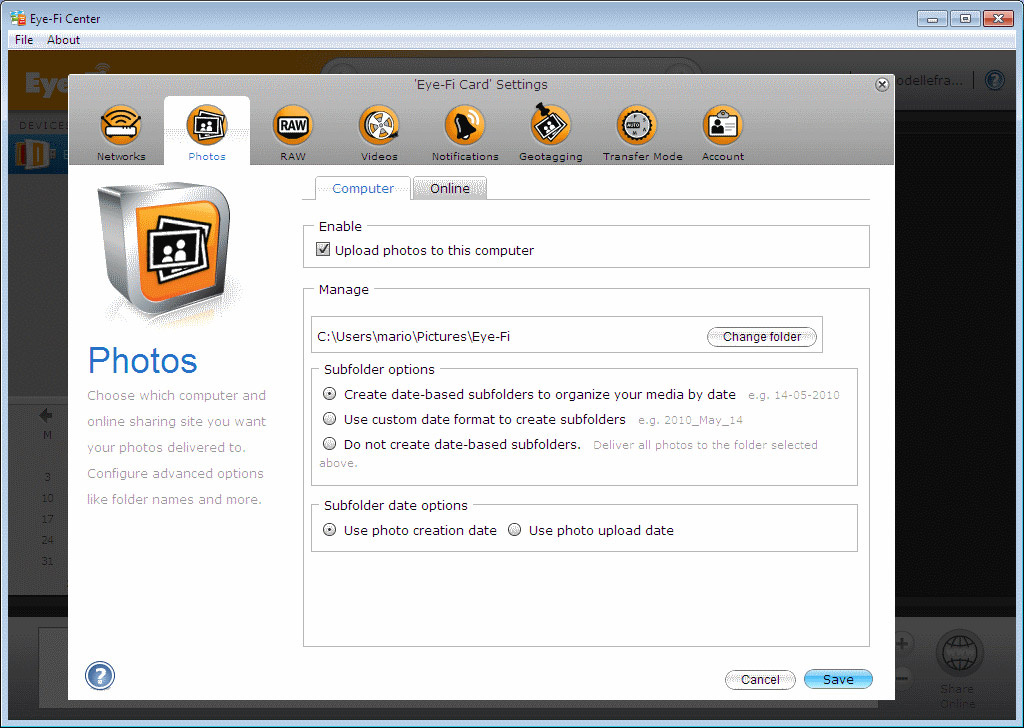

PASSO 21:

Selezionate con un flag la casella "Upload photos to this computer" e salvate con un click sul tasto save.
Con questa operazione termina il settings della scheda.

Ingrandisci l'immagine


PASSO 22 - 25: CONFIGURAZIONE FOTOCAMERA D7000

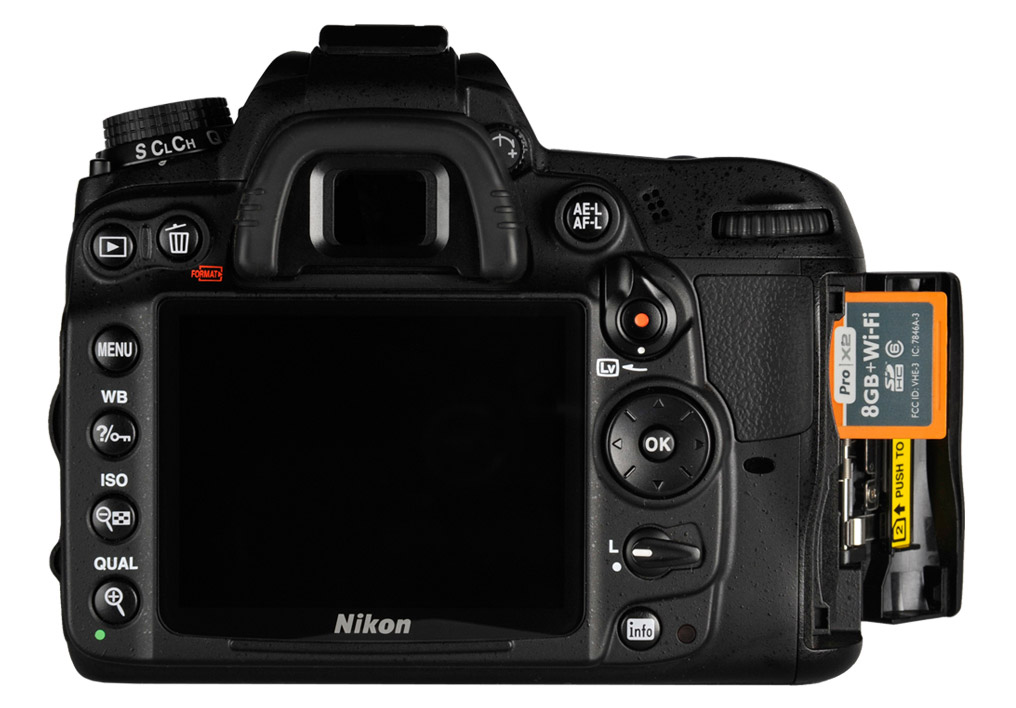

PASSO 22:

Inserite la scheda Eye-Fi
nell'alloggiamento della fotocamera.

Ingrandisci l'immagine

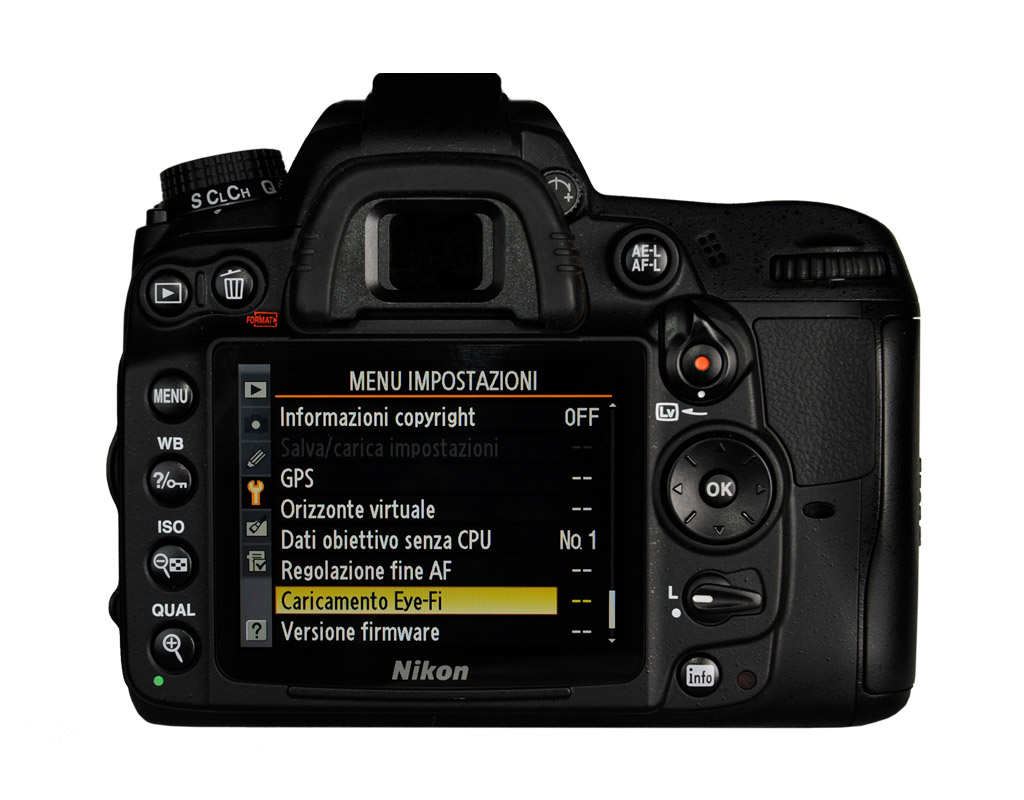

PASSO 23:

Accendete la fotocamera, entrate nel "MENU IMPOSTAZIONI", selezionate "Caricamento Eye-Fi" e confermate con il tasto OK.

Ingrandisci l'immagine

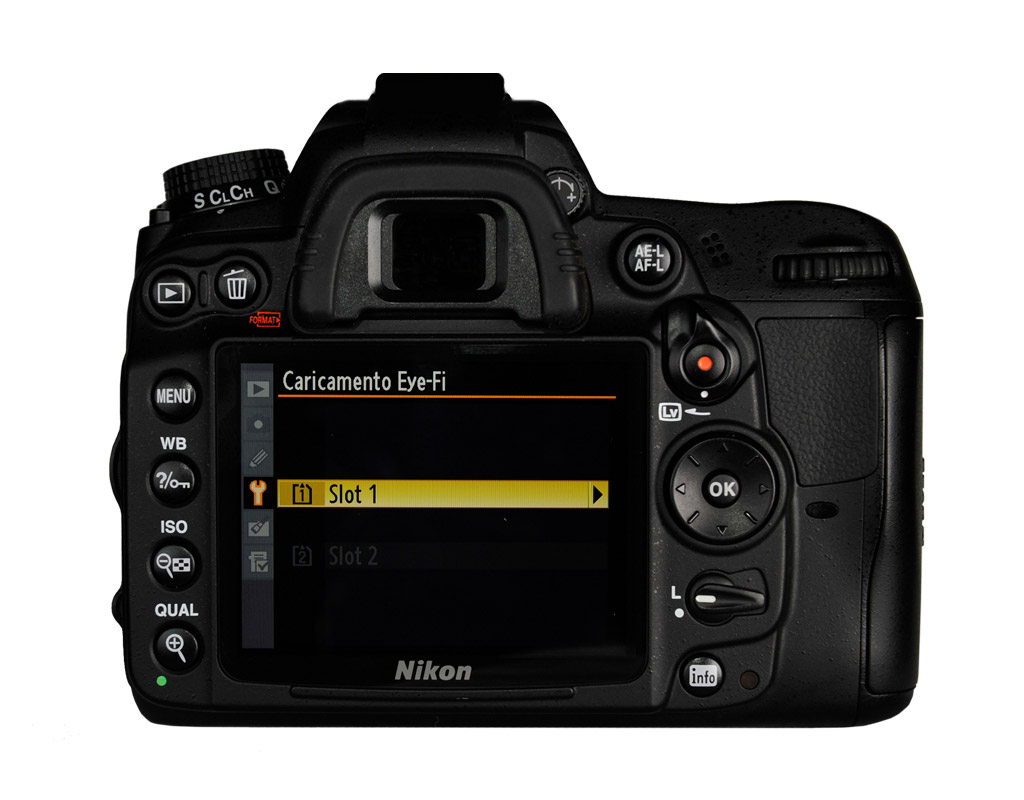

PASSO 24:

Ora selezionate lo slot dove avete inserito la scheda Eye-Fi (nel nostro caso lo slot 1) e confermate con il tasto OK.

Ingrandisci l'immagine

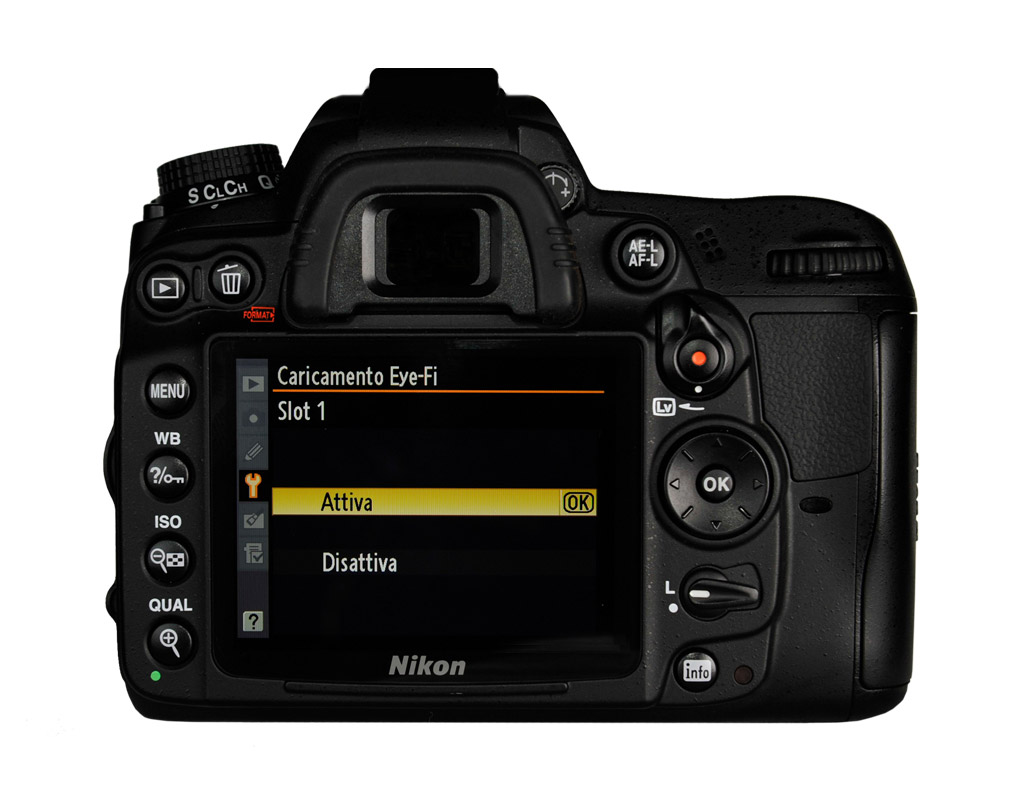

PASSO 25:

Premere di nuovo il tasto OK per confermare l’attivazione.
Ora la fotocamera è pronta per lavorare con la "Eye-Fi Card".



Ingrandisci l'immagine


PASSO: 26 - 29: UPLOAD IMMAGINI SU "DESTINATION FOLDER"

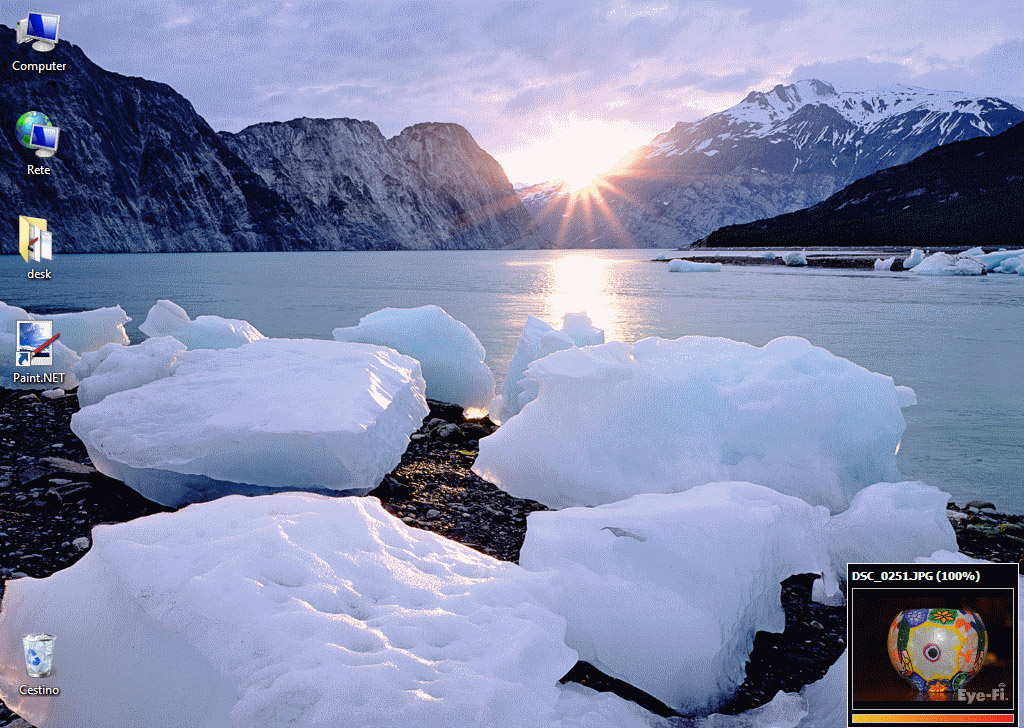

PASSO 26:

Terminati i vari settings, accendete la fotocamera ed iniziate la vostra sessione di lavoro.
A pochi secondi dal primo scatto vedrete apparire, in basso sulla destra del vostro desktop, una miniatura della foto che la scheda Eye-Fi sta trasferendo sul vostro computer.
L'icona mostra, oltre all'immagine, anche il nome del file.

Ingrandisci l'immagine
PASSO 27:

Terminato l'upload entrate nella cartella "Eye-Fi" troverete una sotto-cartella "14-05-2010" che corrisponde alla data in cui abbiamo effettuato il test (creata in automatico dal software Eye-Fi Center). Fate doppio click sulla cartella.

Ingrandisci l'immagine

PASSO 28:

All'interno troverete l'immagine che avete appena scattato e che la scheda Eye-Fi ha trasferito, senza fili e in "real-time", sul vostro computer.
Fate doppio click sulla miniatura della foto.

Ingrandisci l'immagine
PASSO 29:

Ed ecco che il "Visualizzatore foto di Windows" mostrerà l'immagine.

Ingrandisci l'immagine



9. Webgallery su MobileMe e MyPicturetown

In questo capitolo illustreremo come si realizzano delle webgallery in real-time.
Nel primo caso parleremo di una gallery pubblicata su Apple MobileMe durante un evento teatrale, mentre nel secondo caso vi parleremo della pubblicazione di una gallery su Nikon MyPicturetown utilizzando la funzione "Sharing" disponibile con il software "Eye-Fi Center" in dotazione con la scheda Eye-Fi 8GB Pro X2.

Gallery MobileMe

PASSO 1:

Lo spettacolo si è svolto nell’area "Theatre" all’interno del Parco della Comasca a Marina di Massa.

Ingrandisci l'immagine
PASSO 2:

In questa zona abbiamo installato una rete wlan come illustrato in questo schema.


Ingrandisci l'immagine

PASSO 3:

Dopo aver effettuato i settaggi della scheda descritti nel capitolo 4 ai paragrafi 5-8 (Network) e 9 (Photos) abbiamo inserito la scheda nella fotocamera ed abbiamo iniziato a scattare.
Fra tutte le foto trasferite sul MacBook, il regista di Eventi Live (Nicola Zucconi) ha selezionato le migliori.

Ingrandisci l'immagine
PASSO 4:

Successivamente ha effettuato l’upload di queste su MobileMe e la gallery dedicata appariva così.



Ingrandisci l'immagine

La Gallery 2010-07-15 (by Eye-Fi) è consultabile al seguente indirizzo: http://gallery.me.com/angelodellefratte#100751

Durante questo evento il gruppo Eventi Live ha realizzato, in contemporanea, un’altra webgallery utilizzando il modulo wireless Nikon WT-4 che ha lavorato sulla stessa wlan unitamente alla scheda Eye-Fi, senza alcuna interferenza.

La webgallery realizzata con il modulo wireless Nikon WT-4 è consultabile al seguente indirizzo:

http://gallery.me.com/angelodellefratte#100759


Gallery MyPicturetown

In questo paragrafo illustreremo come realizzare una webgallery su Nikon MyPicturetown utilizzando l’opzione "Sharing" citata nel capitolo 2 (caratteristiche tecniche lettera f).
Per questa sessione di lavoro abbiamo utilizzato una scheda Eye-Fi 8GB Pro X2 installata su una Nikon D7000.

PASSO 1:

Abbiamo effettuato degli scatti che sono stati trasferiti dalla scheda Eye-Fi sul nostro MacBook.
Il software Eye-Fi Center le mostra in questo modo.



Ingrandisci l'immagine
PASSO 2:

Selezionate la foto che volete pubblicare e trascinatela con il mouse nel riquadro bianco in basso.
A questo punto fate click sul tasto "Publish".


Ingrandisci l'immagine

PASSO 3:

Adesso fate click sul pulsante "Share Now" evidenziato nella figura.

Ingrandisci l'immagine
PASSO 4:

Ora il software "Eye-Fi Center" provvederà ad inviare la foto su MyPicturetown.



Ingrandisci l'immagine

PASSO 5:

Dopo qualche istante vedremo la foto nella cartella di MyPictutetown "Caricamenti recenti".

Ingrandisci l'immagine
PASSO 6:

Abbiamo pubblicato su MyPicturetown altre due foto ripetendo le operazioni descritte nei paragrafi 2-3-4.
Ora la situazione e quella mostrata in questa figura.

Ingrandisci l'immagine

PASSO 7:

Ora aggiungiamo le foto all’album "12-01-2011
(Eye-Fi)
"
(creato in precedenza)
selezionando l’opzione "Aggiungi all’album".

Ingrandisci l'immagine
PASSO 8:

Selezionate il nome dell’album e fate click su "Seleziona".

Ingrandisci l'immagine

PASSO 9:

Spostate le altre due ripetendo le operazioni descritte nei paragrafi 7-8.
Ora la situazione e quella che vedete in questa figura.

Ingrandisci l'immagine
PASSO 10:

Per conoscere il link della galleria bisogna solo condividerla indicando una casella di posta elettronica.
Pochi istanti dopo riceverete una e-mail con il link che permetterà di accedere direttamente alla vostra gallery.

Ingrandisci l'immagine

PASSO 11:

Fate click sul link e avrete accesso diretto alla gallery che visualizzerete come nella figura allegata


Ingrandisci l'immagine

Potrete inserire questo link su un vostro sito o su un social network per condividere con i vostri amici le vostre emozioni in real-time.
