L’applicazione corretta della maschera di contrasto è fondamentale per gestire al meglio la nitidezza in vista delle diverse utilizzazioni della foto digitale.
Impariamo ad utilizzarla al meglio.

A cura di Massimo Novi

» La nitidezza nel digitale » La Maschera di Contrasto
» I parametri della Maschera di Contrasto » Effetto della Maschera di Contrasto
» Il filtro Contrasta migliore di Photoshop » Il filtro Accentua passaggio
» I Plug-in e gli script di terze parti » Nitidezza per la stampa
» Effetti della nitidezza per la stampa



Il filtro Accentua passaggio

La maschera di contrasto classica rende difficoltoso regolare l’effetto di contrasto in modo omogeneo e soprattutto agisce spesso in zone dell’immagine che dovrebbero essere protette (es. zone particolarmente rumorose).

Il filtro Accentua passaggio (High Pass) che si trova nel menu Filtro/Altro di Photoshop (Filter/Other) e nel menu Regola/Nitidezza (Adjust/Focus) di Capture NX agisce evidenziando le transizioni ad alta frequenza dell’immagine, ossia i margini di separazione (che passano repentinamente da una gradazione all’altra), mentre lascia invariate le altre zone.

Vi sono sostanzialmente due modi di usare il filtro Accentua passaggio.
Il primo utilizza solo tale filtro in sostituzione della maschera di contrasto. In Photoshop è creata una copia del livello contenente l’immagine e su tale copia si applica il filtro Accentua passaggio con raggio limitato (2 o 3 pixel ma anche meno). Quindi la modalità di sovrapposizione di tale livello è impostata su Luce intensa (Hard Light) per un effetto maggiore o su Luce soffusa (Soft Light) per un effetto minore. Il risultato è un aumento di contrasto sui contorni. Non si raggiunge l’efficacia della maschera di contrasto, ma è comunque un aumento di nitidezza percepibile e soprattutto non si creano aloni eccessivi.
Capture NX non possiede le modalità di fusione Luce soffusa e Luce intensa ma si può, in alcuni casi, utilizzare il solo Accentua passaggio con modalità di fusione Sovrapponi (Overlay) con effetti simili a Luce intensa di Photoshop.

Nitidezza con filtro Accentua passaggio


Photoshop
Applicazione filtro Accentua Passaggio
(High Pass) con Modalità Luce intensa
(Hard Light) e Opacità (Opacity)
del 100% sovrapposto al livello
dell’immagine originale.
Capture NX
Applicazione filtro Accentua Passaggio (High Pass)
con Modalità Sovrapponi (Overlay)
e Opacità (Opacity) del 60% come step successivo
delle Regolazioni di base.

Il secondo modo di utilizzo sovrappone il filtro Accentua passaggio alla maschera di contrasto, il cui effetto è quindi limitato ai contorni presenti nell’immagine, mentre sulle altre zone esso è drasticamente ridotto. Duplicando in Photoshop il livello dell’immagine e applicando su tale livello la maschera di contrasto con i valori desiderati, si ottiene un livello di contrasto separato. Tale livello di contrasto è quindi impostato con modalità di fusione Sovrapponi (Overlay) e Opacità (Opacity) del 70% circa. La modalità Sovrapponi moltiplica il contrasto tra il livello corrente e quello inferiore.
A questo punto su tale livello di contrasto si applica il filtro “Accentua passaggio” con raggio ridotto (tipicamente da 1 a 3). Il risultato è un’applicazione della maschera di contrasto sostanzialmente sui contorni e la maggiore salvaguardia delle altre zone.
Su Capture NX l’operazione è analoga, impostando uno step con Maschera di contrasto e uno successivo con il filtro Accentua passaggio in modalità Sovrapponi.

Nitidezza con filtro Accentua passaggio e Maschera di contrasto


Photoshop
Applicazione filtro Accentua Passaggio
(High Pass) con Modalità Sovrapponi (Overlay)
e Opacità (Opacity) del 70%
sul livello superiore. Al centro il livello
con la maschera di contrasto e in basso l’immagine originale.
Capture NX
Applicazione Maschera di contrasto
come step successivo delle Regolazioni di base
e infine step con filtro Accentua Passaggio (High Pass)
con Modalità Sovrapponi (Overlay)
e Opacità (Opacity) del 60%

L’effetto delle due modalità di applicazione in Photoshop e Capture NX sul dettaglio dell’immagine è il seguente:

PHOTOSHOP


Dettaglio originale

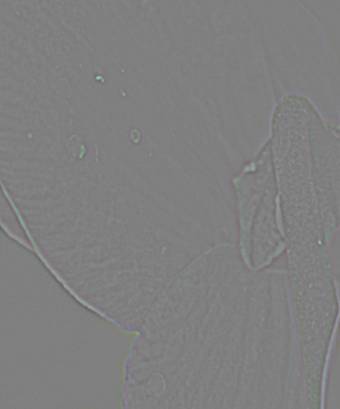

Filtro Accentua passaggio
Raggio = 2

L’effetto della maschera del filtro è correttamente limitato ai contorni dell’immagine.

Livelli:
Accentua passaggio + Originale

Metodo di fusione = Luce intensa
Opacità livello = 100%

Eseguendo la fusione semplice tra il livello contenente il filtro Accentua passaggio e il livello dell’immagine originale, si nota il miglioramento di nitidezza con maggiore effetto sui contorni e poca influenza sul rumore e sugli aloni

Livelli:
Accentua passaggio + Maschera di contrasto + Originale

Metodo di fusione livello Accentua passaggio = Sovrapposizione
Opacità livello = 70%

Maschera di contrasto:
Raggio = 1
Fattore = 150
Soglia = 0

Aggiungendo la maschera di contrasto tra filtro Accentua passaggio e l’originale e cambiando metodo di fusione, la nitidezza aumenta ulteriormente. Anche qui c’è poca influenza sul rumore e sugli aloni.


CAPTURE NX


Dettaglio originale

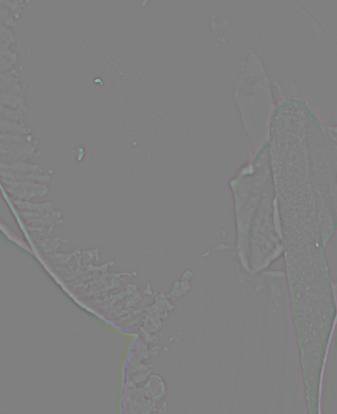

Filtro Accentua passaggio
Raggio = 1

Il raggio è il minore possibile in NX per ottenere un effetto analogo a Photoshop.

Step:
Accentua passaggio + Originale

Metodo di fusione = Sovrapponi
Opacità = 70%

L’aggiunta del solo step Accentua passaggio alle Regolazioni di base dell’immagine originale, aumenta la nitidezza senza molti effetti collaterali.

Step:
Regolazioni di base + Maschera di contrasto + Accentua passaggio

Maschera di contrasto:
Raggio = 3
Intensità = 30
Soglia = 0

Metodo di fusione step Accentua passaggio = Sovrapponi
Opacità = 70%

Aggiungendo alle Regolazioni di base lo step Maschera di contrasto e infine lo step Accentua passaggio la nitidezza aumenta ulteriormente.
